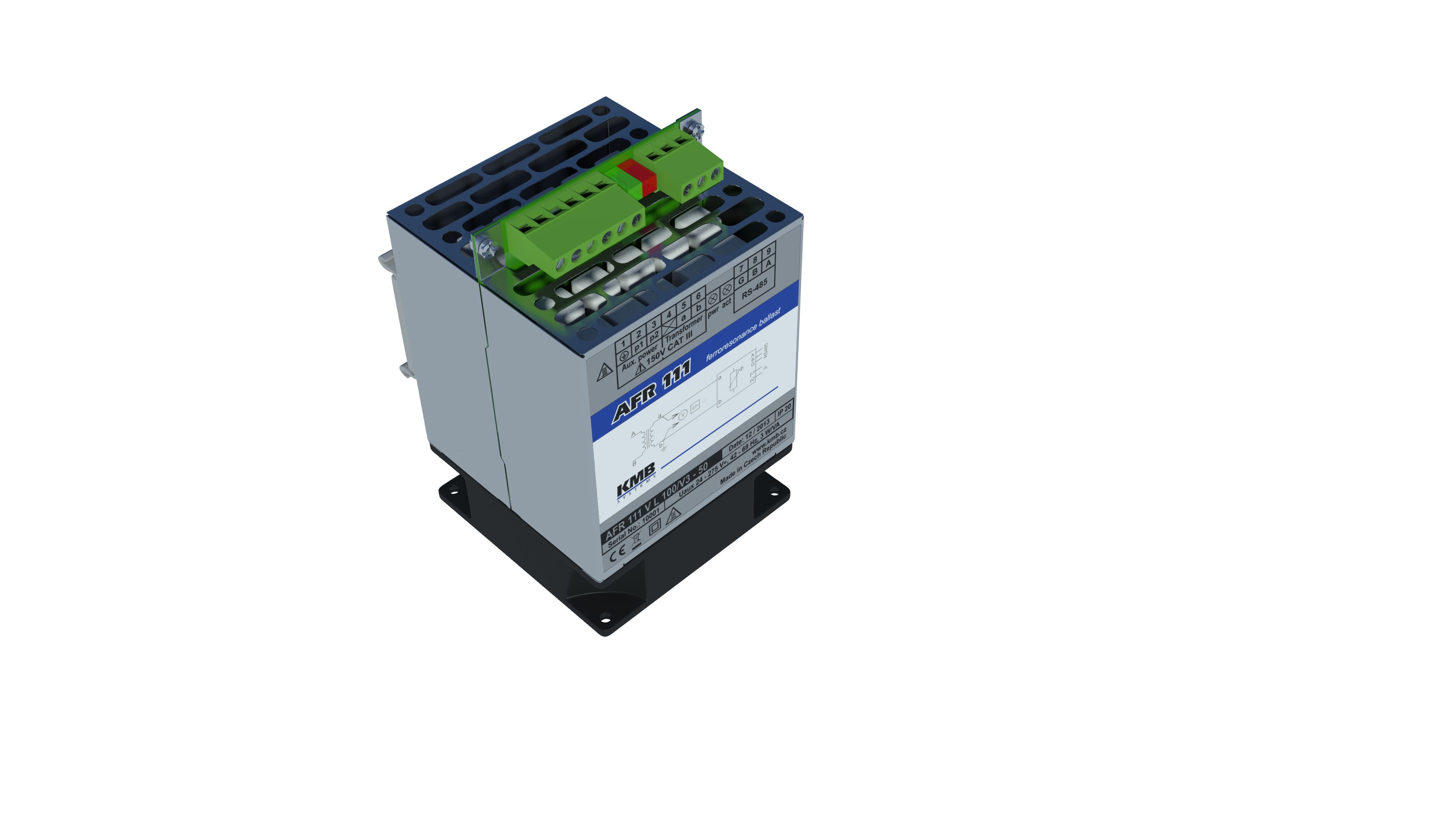

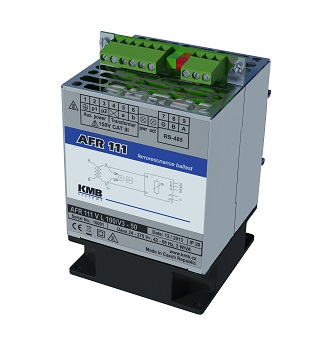

Inteligentní zátěž AFR 111 N N 230-50

Inteligentní zátěž AFR 111 je přístroj určený k ochraně měřicích transformátorů napětí před škodlivým působením ferorezonance v distribuční síti vn s neuzemněným nebo nepřímo uzemněným středním vodičem. Ferorezonance vzniká mezi indukčností transformátoru a kapacitou vedení nebo vn spínacích prvků. Spouštěcím podmětem může být spínání, vypínání, zemní spojení nebo další přechodové jevy. Při ferorezonanci vzniká výrazné přepětí a zároveň proudové špičky v důsledku přesycení magnetického obvodu transformátoru. Důsledkem je nejčastěji destrukce měřicího transformátoru.

AFR 1xx působí jako ochrana měřicích transformátorů napětí proti těmto vlivům. V porovnání s ostatními metodami je cíleně aktivována jen při vzniku ferorezonance a při běžném provozu zůstává neaktivní.

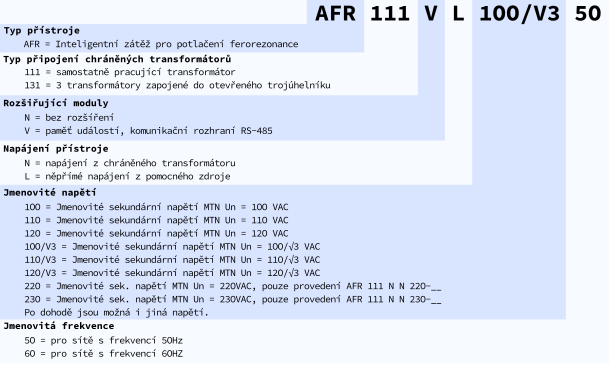

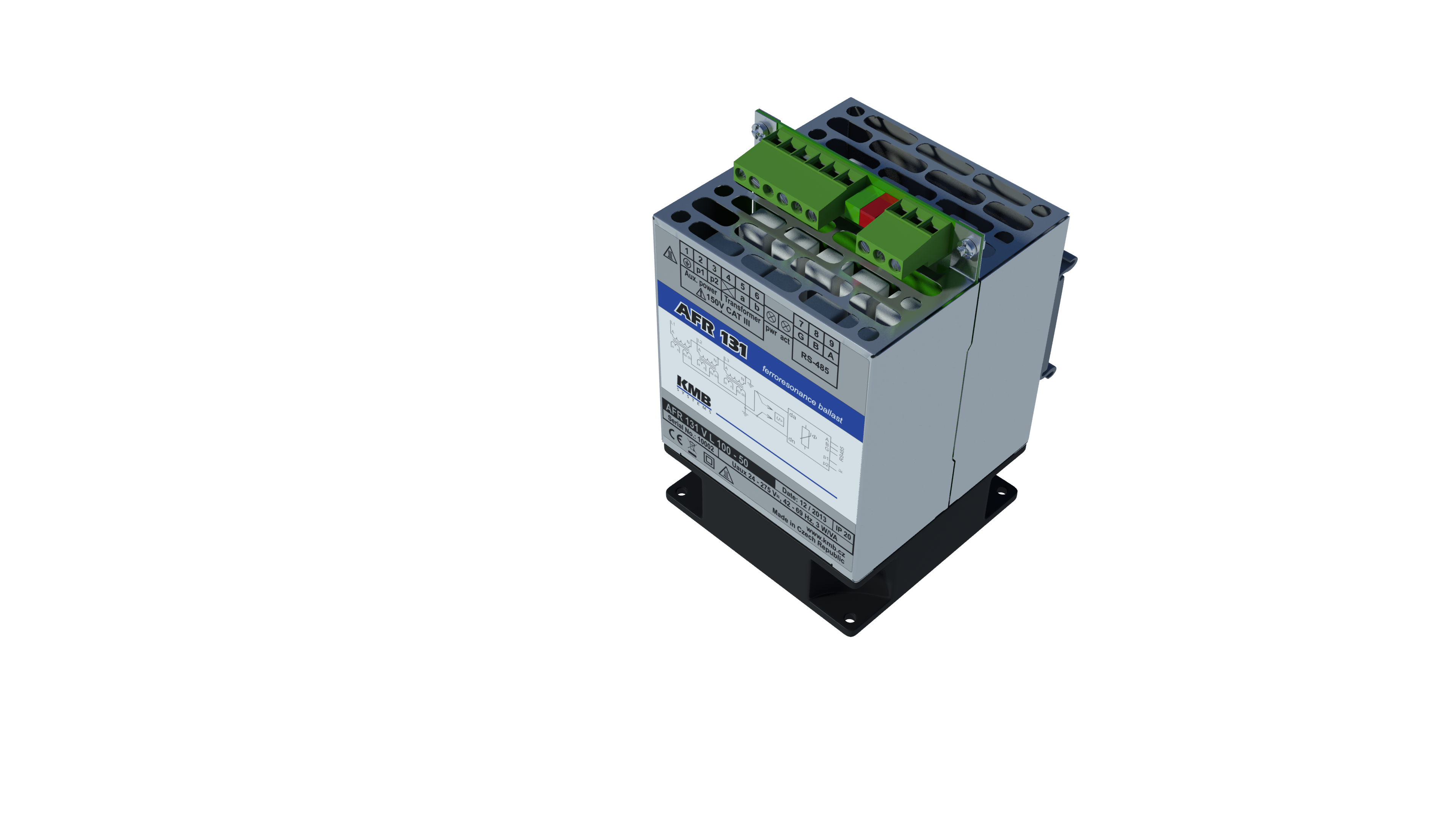

AFR 11x je určen pro samostatně pracující měřící transformátory, tj. jednofázové měření nebo napájení z vn. AFR 13x je určen pro zapojení do otevřeného trojúhelníka pomocných sekundárních vinutí třech transformátorů.

Manuál k přístroji najdete v záložce "Ke stažení" nebo zde.
